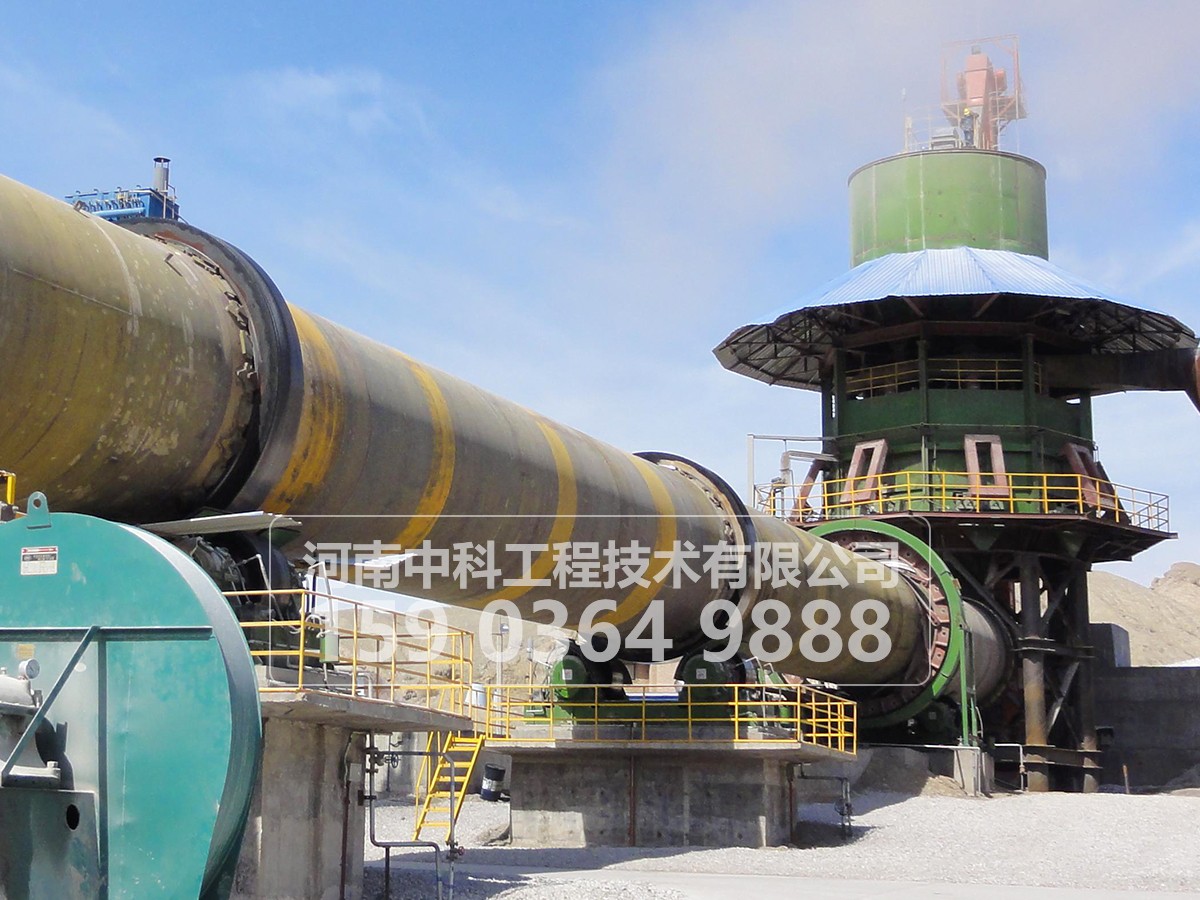

旋轉窯擋輪液壓缸的工作特點是運行速度低，活塞桿有偏心負荷，旋轉窯輻射溫度高，污染大，運行環境差。液壓缸為單作用缸，活塞桿的伸出由液壓力驅動，依靠旋轉窯的下滑力回程。液壓缸缸徑360mm，活塞桿徑110mm，工作行程120mm，額定工作壓力6.3MPa。圖2-4活塞與缸筒內表面采用Yx形圈或O形圈密封；活塞桿與缸蓋之間采用銅套作為導向套，采用Yx形圈密封；Yx形圈或O形圈的材料為聚氨酯或丁腈橡膠；為了減少活塞桿在導向套上的徑向力，在導向套上安裝了兩個導向在導套上安裝液壓缸運動，減少活塞桿上的徑向力。實踐表明，這種結構型式的擋板液壓缸使用效果不好。存在的問題是導套磨損嚴重，密封故障，內部泄漏大，液壓缸端蓋有外部泄漏，液壓缸無法排氣或爬行。據統計，擋輪液壓缸壽命短的只有幾天，長的也不超過3個月。經常維護不便，造成人力和物力大量浪費，嚴重影響了擋車液壓缸的壽命和性能。

導致?lián)踺喴簤焊资褂脡勖偷脑蚩偨Y(jié)如下5種情況。

1)徑向力過大，導向套磨損嚴重

如果圖2-4中的導向套安裝誤差小，工作狀況良好，可以保證活塞徑向力小，避免導向套過快和過度磨損，實際上擋輪裝置及其導向套的組裝是人的經驗完成的，導向套長，安裝精度難以保證因此，擋板裝置的導向桿不能正確導向，擋板在活塞桿上的徑向力過大。過大的徑向力使活塞桿與導套的接觸面無法形成油膜，導套磨損嚴重。圖2-4顯示，液壓缸中的無桿缸沒有油壓，Yx圈的嘴唇不能張開，緊貼在配合的端蓋內孔上，不能形成可靠的密封，因此發生了泄漏。同時，環境輻射溫度高、外部污染等因素使內部泄漏和外部泄漏更加嚴重。

2)密封件選擇不當

密封件的選擇應根據液壓缸的使用環境、負荷狀況、工作壓力、工作速度的大小和變化狀況等具體要求，正確選擇符合其的密封件結構形式。目前，國內制造商使用的擋板液壓缸選擇Yx形環或O形環。由于擋輪液壓缸的輸入流量小(不超過15mL/min)，運行速度低(不超過0.3~0.5mm/min)，所以選擇的密封件內的泄漏極小， 不要泄漏，而YX圈或O圈的泄漏量大，其結構形式不能滿足使用要求。另外，擋板液壓缸選擇的Yx形環或O形環材料為聚氨酯或丁腈橡膠，其使用溫度一般在80℃以下，擋板液壓缸所在環境的輻射溫度接近70℃，在這個溫度下，Yx形環或O形環必然會發生一定程度的&ldquo軟化&rdquo不耐磨，容易蠕變，密封處的實際預壓力比設計預壓力小，液壓缸的內泄漏量更大。當活塞桿存在偏心負荷和彎矩作用時，活塞中心線必然與缸筒中心線相對偏移，一側間隙變小，另一側間隙變大。間隙變小的一側，活塞和缸筒之間磨損嚴重，有可能發生氣缸拉動現象的間隙變大的一側，密封圈被擠入間隙，密封圈被切斷，密封圈被破壞，密封圈的壽命縮短。

4)活塞上沒有設置限位裝置

目前，上下運行的極限位置在限位開關和導向棒的兩端加入擋鐵限位。但是，在實際運行中，由于液壓站停止，限位開關無法發揮作用，或者由于安裝不當，導向棒的下端擋鐵厚度不足，筒體的下端位置由某個擋車缸限制。在這種情況下，液壓缸中的活塞與缸底接觸，缸底直接承受回

轉窯的下降力。由于存在較大的導向誤差，在旋轉窯的下滑力和周期沖擊力的作用下，活塞有一定程度的偏移，在外力的作用下，活塞兩端面對應的外圓部分嵌入缸筒的內表面，出現半圓弧的槽，缸筒損壞，難以修復。

5)擋輪液壓缸沒有設置排氣裝置

液壓缸的進氣口設置在缸底的中心，因為液壓缸的上部沒有設置排氣裝置，所以液壓缸的空氣不能排出，液壓缸爬行。另外，在液壓缸中保持壓力，管接頭松動或拆卸管接頭時，大量高壓空氣夾雜油液噴出，引起安全上的危險。

。
