主要結構

窯頭部分

，窯頭是轉床窯的料部分，直徑大于轉床窯直徑，通過不銹鋼魚鱗片和窯體實現密封，主要部分由檢查口、煤嘴、推車、觀察孔等部分構成。

窯體部分

是轉床窯(旋轉窯)的主體，通常長30~150米，圓筒形，中間有3~5個滾筒。筒體多由工廠加工成3-10段，由大貨車運至目的地后焊接而成。其中滾筒部分也通稱(輪胎環)是用鋼水鑄造的，滾筒部分的窯體由于耐力比其他部分的窯體鋼板稍厚。支撐拖輪也是窯體的一部分和滾輪與地基相連，是轉床窯整體的承重柱。通常，一組輥由兩個輥和兩個擋板組成。轉床窯正常運轉時應鋪設耐火磚。

窯尾部分

窯尾部分也是轉床窯的重要組成部分，供形狀類似轉床窯蓋，主要承擔供給和密封作用。

轉床窯支架

1.轉床窯支架使我們的轉床窯設備更加牢固，工作時不搖晃，可以穩定生產

2.轉床窯支架主要固定我們的轉床窯設備，使用時可以防止我們的轉床窯設備變形，轉床窯設備操作不當會變形

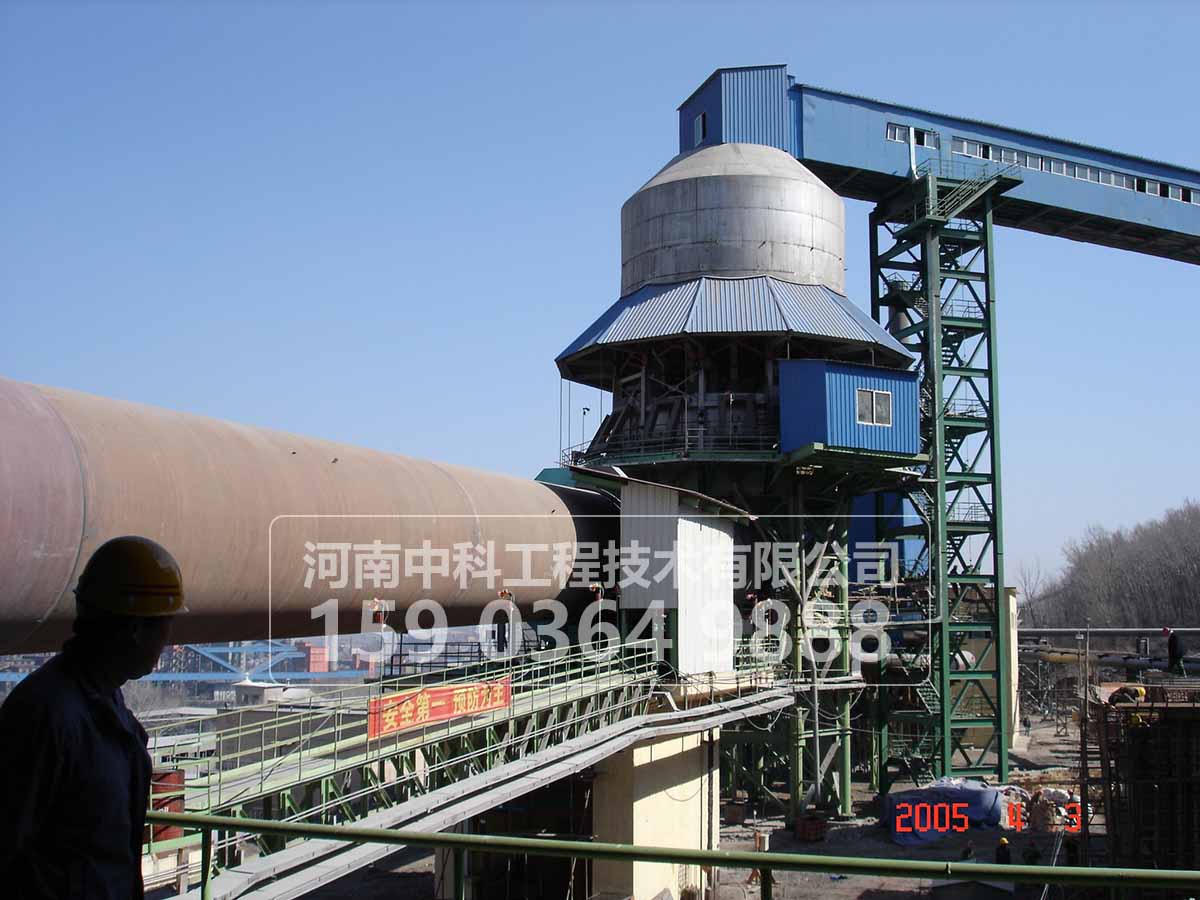

預熱塔

也稱為預熱器，材料在進入轉床窯之前從轉床窯排出的尾氣馀熱初步加熱材料的設備多為立式結構。其原理是將轉床窯尾排出的馀熱通過充滿原料的預熱塔實現原料加熱過程。此外，預熱塔能有效降低能耗，提高產品質量等級。

冷卻機

冷卻機和預熱器相反，是轉床窯材料燒成后迅速冷卻的裝置，看起來像小型轉床窯，直徑更小更短，無需鋪設耐火磚，其中由揚聲板代替。主要作用是迅速冷卻成品。

輸送帶

輸送帶是轉床窯的材料輸送裝置，使用中經常發生邊緣分層、潰爛、缺損和裂紋的長距離縱向撕裂、深度損傷、孔、大面積磨損、復蓋鼓或剝皮、接頭內在缺陷等多種形式的損傷。其中縱向撕裂 為緊迫，邊緣破損 為普遍，接頭內在缺陷是不可避免的，修復后使用壽命 為關心[2]。

。
