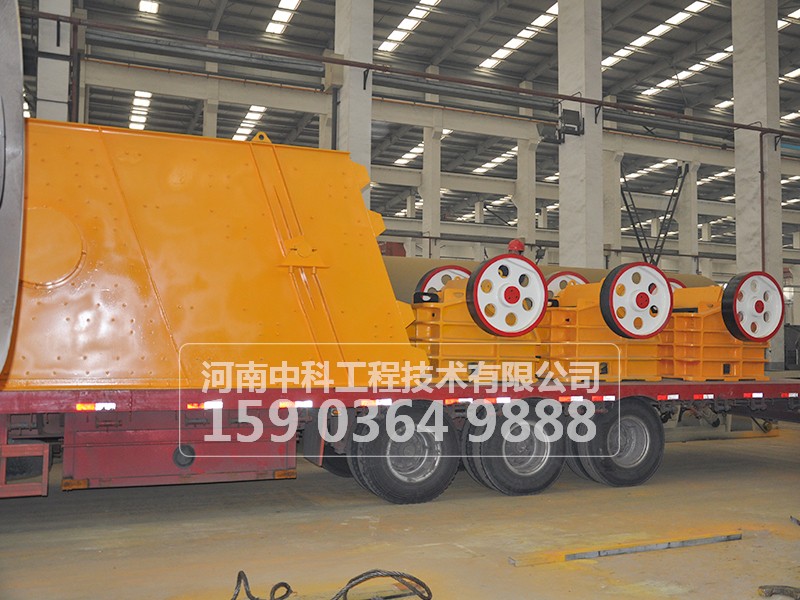

鄂式破碎機結構概況：

1、轉動體：由動鄂、偏心軸、軸承、皮帶輪等幾個部分組成，是傳動和承受力矩的主要部分。

a、動鄂：由動鄂支架和活動鄂板組成等部分組成，動鄂支架采用35＃鑄鋼，并經過調質處理。

b、軸承：采用雙列向心球面滾子軸承，并具有微調、隨受力大，耐用等特點。

c、偏心軸：由45＃鋼車制，并經過調質處理。

d、鄂板：分活動和固定兩種，為提高破碎效果，表面采用優化齒形，材質采用ZGMN13具有硬度高，耐磨，使用效果良好的特點。

2、固定體：固定體的主要部件式機器，機器的制造工藝由兩種；中碳鋼鑄造機架和中碳鋼鋼板焊接機架。焊接機架是在原鑄造機架的基礎上又增加了多條強筋，并通過嚴格的質量控制和特定的工藝要求，達到與鑄造機架相同的使用效果。為了防止機架側壁的嚴重磨損，在腔左右側壁上裝有護板，可隨意更換。

3、調整裝置：改裝置是用來調整排料口的大小尺寸，控制出料粒度。破碎機調整機構有兩種形式：提升契塊式和頂桿墊片式，調整方便靈活，能實現無級調整。

4、保險裝置：肘板除傳遞力外主要起著保險作用，即當非破碎物進入破碎腔時，肘板可先行折斷或折彎，從而保護機器其他零部件。

操作規程如下:

   1、顎式破碎機遵守鑄造設備通用操作規程。

　　2、檢查三角皮帶(或平皮帶)的松緊度及磨損情況，如過緊過松，或磨損嚴重，應及時調整或更換皮帶。

　　3、檢查兩側護板的磨損情況，如磨損嚴重，應予更換。

　　4、按工藝要求的塊度，調整腭板的開口尺寸。

　　5、如沒有防護罩，或防護罩不完好，就不得開車，以免出現人身事故。

　　6、停車前，必須將腭板間的料塊全部破碎后，才可停車。

　　7、經常注意出料情況，如有堵塞，要及時疏通。

　　8、設備空運轉正常后，才允許加料破碎。加料要均勻，不允許加入其它的料塊。

　　9、用手盤動飛輪或拉動皮帶，確認設備轉動靈活，才可空載試車。
