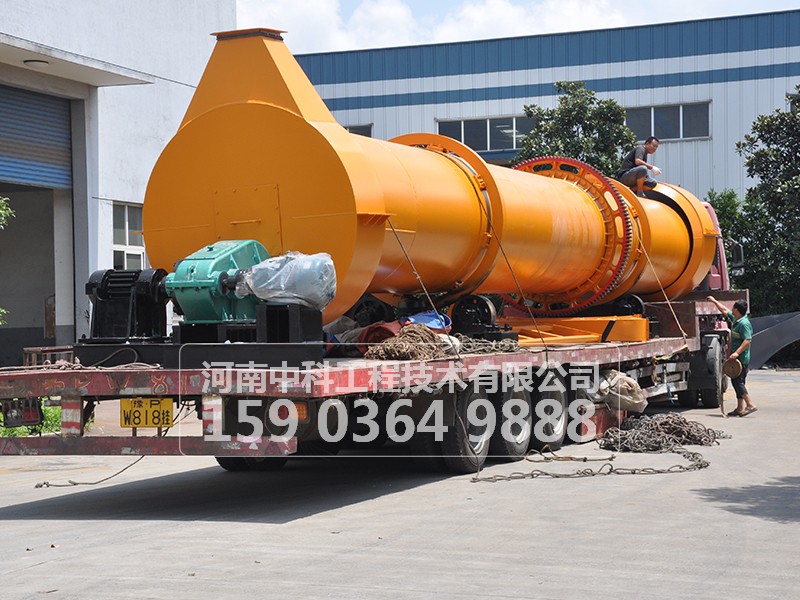

該機主要由旋轉體、揚聲板、傳動裝置、支撐裝置和密封圈等部件構成。我廠干燥機采用新型揚聲板裝置，具有導向、均流、揚聲等多種功能，使材料在干燥機的徑向截面全面布置，材料幕變薄、均勻、全狀態，完全接觸熱氣流，達到充分利用熱能的目的。我廠干燥機選擇合理的運行參數，煤耗和電耗一般干燥機下降10-15%以上，臺時產量上升10-15%以上，廣泛應用于水泥和選礦企業。
產品規格 | 生產能力（T/H） | 主機電 | 主減速機 | 重量（T） | ||
功率 | 型號 | 型號 | 速比 | |||
φ1.2×10m | 2.5 | 7.5 | Y160M-R3 | ZL50-16-1 | 13.5 | |
φ1.5×12m | 3.3-4.9 | 10 | Y160L-6B3 | JZQ500-III-2F | 18.9 | |
φ1.5×15m | 4-6 | 18.5 | Y200L-6 | JZQ500-III-2F | 21 | |
φ1.8×12m | 4-6 | 11 | Y200L-6 | ZQ50-16II-2 | 16.46 | 22.33 |
φ2.2×12m | 7-12 | 18.5 | Y160L-6 | JZQ650-III | 31.5 | 37.6 |
φ2.2×14m | 7-12 | 18.5 | Y160L-6 | JZQ750-III | 31.5 | 40 |
φ2.2×16m | 12 | 30 | Y225M-6 | JZQ750-III | 31.5 | 45 |
φ2.4×14m | 12 | 30 | Y250M-6 | JZQ750-III | 31.5 | 51 |
φ2.4×18m | 10-13 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54 |
φ2.4×20m | 10-14 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54.14 |
φ3×20m | 25 | 55 | Y250M-4 | ZL100-16-1 | 41.52 | 78 |
φ3×25m | 32-36 | 75 | YR280M-4 | ZL100-16-1 | 41.52 | 104.9 |
。
