構成結構

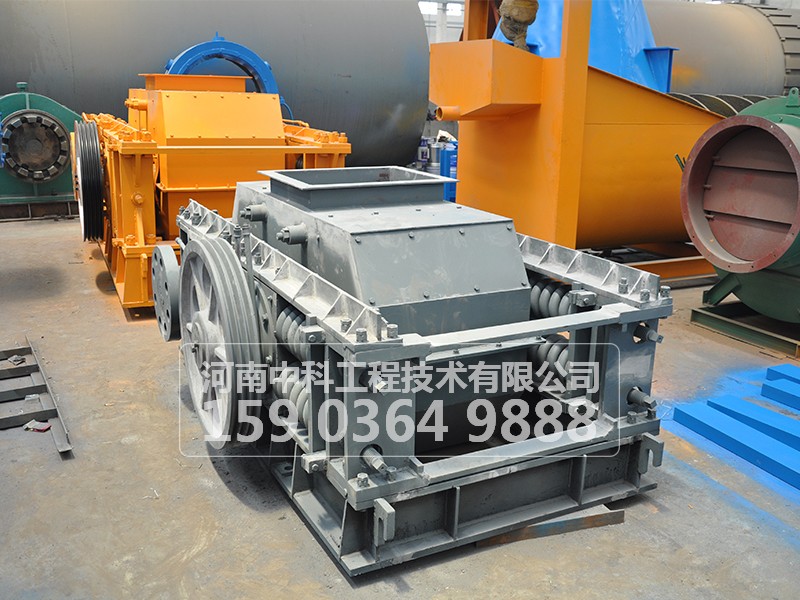

1、該系統主要由輥組成、輥支撐軸承、壓力和調節裝置、驅動裝置等部分構成。

2、排出粒度的調節:兩輥之間安裝楔形或墊片的調節裝置，楔形裝置的頂端安裝調節螺栓，調節螺栓提升楔形時，楔形將活動輥頂離固定輪，即兩輥之間的間隙變大，排出粒度變大，楔形向下時，活動輥墊片裝置通過增減墊片的數量和厚度來調節排出粒度的大小，增加墊片時兩輥的間隙變大，減少墊片時兩輥的間隙變小，排出粒度變小。

3、驅動機構由兩個馬達通過三角皮帶或減速機傳動到槽輪或軸上拖動輥輪，并按相對方向運動。破碎材料時，材料從供給口通過輥子，粉碎破碎，破碎的成品從底架下排出。

。
