在工程中，許多機械部件、橋梁結構、建筑物等，幾何形狀復雜，必須根據空間問題解決。以前采用彈性力學的分析方法和近似解法，對這些問題往往無能為力。對于 簡單的空間問題，即使能夠提出古典的解決，如果將其結果應用于工程問題，也需要理想的處理，很難符合工程的實際情況。為了確保安全，工程應用時采用較大的安全系數，即使如此，一些零件也經常損壞，但探索其破壞失效的原因和應力分布規律等實際原因，不能利用傳統的力學知識回答。有限元方法為解決這種問題提供了可靠、簡單、方便的方法，也是有限元方法能夠迅速被工程界接受的重要原因之一。

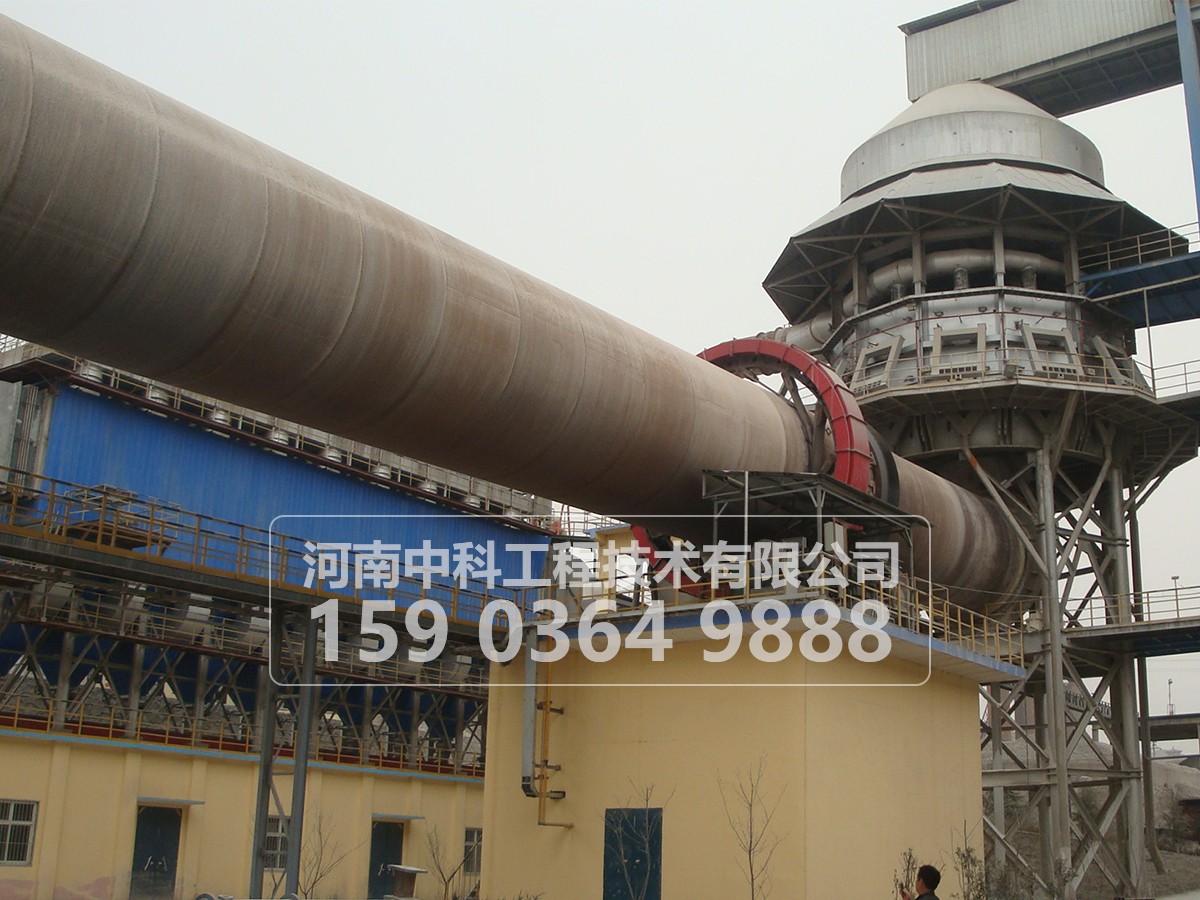

回轉窯結構復雜，實際情況對其影響因素多，單純依靠傳統的力學知識很難解決滾筒的實際力量。滾筒與托盤的位置關系，每個階段由兩個托盤支撐。在不影響計算精度的前提下，

銷軸孔對分體圓圈應力的影響下，銷軸孔主要用于與銷軸組裝，發揮定位和承載作用。銷孔直徑的大小、孔的間隙和銷孔的數量直接關系到銷軸承載能力的大小，這里根據滾筒分體的連接角度確定銷軸的數量為3個，另外孔與孔之間的間隙也對分體式滾筒的應力有一定的影響，這里的孔的間隙選擇滾筒分體連接角度的四分之一的角度作為銷孔之間的問題。與這兩個影響因素相比，銷軸孔的直徑對筒應力的影響程度特別突出，因此在此只研究分析銷孔的直徑尺寸。

，導致滾動的疲勞壽命下降。因此，為了提高滾筒的壽命，有必要選擇小直徑的銷軸連接，但是銷軸的直徑過小會降低銷軸的負荷能力，當滾筒凸臺破壞時，銷軸的直徑過小，無法發揮負荷的作用，有可能引起重大的安全事故。因此，必須選擇合適的銷孔盲徑。

連接角度對分體滾筒應力的影響連接角度的大小直接關系到滾筒分體連接能力的大小，連接角度越大，滾筒分體之間連接的弧度也越大，滾筒分體連接部承受的負荷也越大，滾筒的連接角度過大(超過30度)，存在的鑄造、運輸、安裝、拆卸等諸多弊端也出現在這個大連接角度的分體滾筒上，連接角度過小的話，銷孔的尺寸就會變小

為了找到滾輪分體連接角度對滾輪應力的影響規律，以下對不同連接角度進行滾輪有限元接觸，得出了一些不同連接角度的滾輪應力值。滾筒分體的連接角度對滾筒應力有很大影響，隨著連接角度的變化，滾筒應力呈拋物線曲線的形式變化，連接角度小于100，隨著連接角度的增大，滾筒應力減少，連接角度過小，凸臺銷軸孔出現應力重疊，因此連接角度有一定的限制，連接角度超過100，隨著滾筒分體之間的接觸面積的增大，滾筒大部分依靠分體之間的凸臺承載從圖可以看出，連接角度在10度~15度之間，滾筒的應力小。

綜上所述，由于銷孔的直徑受凸臺寬度和高度的制約，分體連接的 角度受銷孔的制約，綜合考慮各尺寸之間的關系， 終選擇分體滾筒的結構尺寸為高0.滾筒32m、寬0.28m、銷孔直徑0.15m、連接角度12度。 計算得到滾筒的 值為356.14MPa， 值為6.0758mm，滿足滾筒的剛性和強度要求。

。
